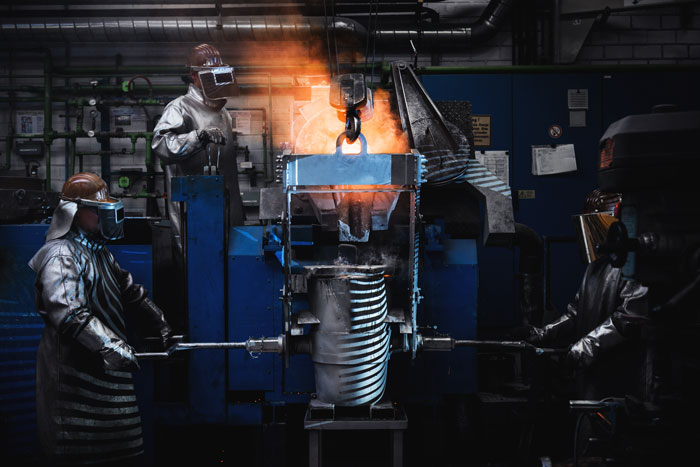

Prototypen-Gussteile
aus Gusseisen

Gusseisen nimmt unter den Gusswerkstoffen eine Spitzenposition ein. Kein Wunder: Je nach Gefüge- und Grafitausbildung punktet die Eisen-Kohlenstoff-Silizium-Legierung mit hervorragenden Eigenschaften – von hoher Festigkeit und Zähigkeit bis hin zu maximaler Verschleiß- und Temperaturbeständigkeit. Unser Werkstoffportfolio umfasst eine ganze Reihe sehr gut gießbarer Gusseisenwerkstoffe. So können wir all Ihre Materialanforderungen an das Gusseisenteil erfüllen.

  • hervorragende Gießeigenschaften

  • große Bandbreite in puncto Festigkeit, Zähigkeit & Temperaturbeständigkeit

  • Gusseisenteile mit hohen Gewichtseinsparungen gegenüber Stahlbauteilen

Gusseisen mit Lamellengrafit

Gusseisen mit Lamellengrafit – auch als Grauguss bekannt – gehört zweifellos zu den Werkstoffen, die am häufigsten bei der Fertigung von Gusseisenteilen zum Einsatz kommen. Das hat einen einfachen Grund: Grauguss überzeugt mit hervorragenden Eigenschaften in puncto Wärmeleitfähigkeit, Druckfestigkeit und Co. Diese machen das Material mit lamellenförmigem Grafit für viele Teile aus den Branchen Automobil, Nutz- und Baufahrzeuge oder Maschinen- und Anlagenbau ideal.

TYPISCHE EINSATZBEREICHE:

  • Motorenbau

  • Zylinderkurbelgehäuse & Zylinderlaufbuchsen

  • Gehäuse, Maschinenbetten

  • Thermische Eigenschaften
    gute Wärmeleitfähigkeit

  • Dämpfung
    Gusseisen mit Lamellengrafit verspricht ein hohes Dämpfungsvermögen

  • Weitere Eigenschaften
    gute Gleit- und Verschleißeigenschaften, hohe Druckfestigkeit, Zugfestigkeiten 150 – 350 MPa

Gusseisen mit Kugelgrafit

Gusseisen mit Kugelgrafit gilt als besonders fester und zäher Werkstoff. Das liegt an der globularen Struktur des Grafits, die durch eine spezielle Schmelzbehandlung erreicht wird. Dank dieser Struktur erzielt der sogenannte Sphäroguss hohe Festigkeits- und Zähigkeitseigenschaften, die fast schon mit denen von Stahlguss vergleichbar sind. Wir verarbeiten den Werkstoff zu Gusseisenteilen für verschiedene Branchen: von Anlagen- und Maschinenbau über Automobilbau bis hin zur Herstellung von Teilen für Windkraftanlagen. Werkstoffnorm: DIN EN 1563

TYPISCHE EINSATZBEREICHE:

  • Automobilbau

  • Kurbelwellen

  • Getriebegehäuse

  • landwirtschaftliche Maschinenteile

  • Strukturbauteile

  • Zugfestigkeiten
    Zugfestigkeiten von 400 – 800 MPa

  • Gewicht
    Bei vergleichbaren Eigenschaften rund 10 % leichter als Vergütungsstahlguss

  • Weitere Eigenschaften
    Streckgrenzen von 250 – 420 MPa, gute dynamische Eigenschaften, für tiefere Temperaturen geeignet (GJS-400-18LT), keine Wärmebehandlung erforderlich

Gusseisen mit Vermikulargrafit

Bei Gusseisen mit Vermikulargrafit liegt der enthaltene Grafit in vermikularer Form vor, das Grundgefüge ist ferritisch, ferritisch/perlitisch bis vollperlitisch. Die Herstellung dieses Werkstoffs gilt als schwierig, da die spezielle Grafitausbildung nur in einem sehr engen Prozessfenster erreicht wird. Doch der Einsatz lohnt sich: Das Eisenguss-Material vereint die besten Eigenschaften von Grauguss und Sphäroguss. Werkstoffnorm: DIN EN 16079

TYPISCHE EINSATZBEREICHE:

  • Motorenbau

  • Zylinderkurbelgehäuse und Zylinderköpfe

  • Gehäuse

  • Thermische Eigenschaften
    bessere Wärmeleitfähigkeit und Temperaturwechselbeständigkeit als Sphäroguss

  • Festigkeit
    höhere Festigkeit als Gusseisen mit Lamellengrafit

  • Weitere Eigenschaften
    gute Dämpfung, Zugfestigkeit von 300 – 500 MPa

Austenitisches Gusseisen

Für Gusseisenteile, die hohen Temperaturen standhalten sollen, braucht es einen Werkstoff mit speziellen Eigenschaften. Unsere Empfehlung: Austenitisches Gusseisen – entweder mit Kugel- oder Lamellengrafit. Der besondere Vorteil dieses Materials besteht darin, dass das austenitische Grundgefüge auch bei Raumtemperatur besteht – dadurch kommt es bei höheren Temperaturen weder zu Gefügeumwandlung noch Volumensprung. Dank des hohen Silizium-Anteils bietet die auch als Ni-Resist bekannte Werkstoffgruppe überdies eine hohe Zunderbeständigkeit. Werkstoffnorm: DIN EN 13835

TYPISCHE EINSATZBEREICHE:

  • Abgaselemente wie Krümmer und Turbolader

  • Automobilindustrie

  • Hochtemperaturanwendungen

  • Thermische Eigenschaften
    gleichmäßiger Wärmeausdehnungskoeffizient, Einsatztemperaturen bis 950 °C, hohe Temperaturwechselbeständigkeit

  • Beständigkeit
    Werkstoff mit guter Korrosionsbeständigkeit

  • Weitere Eigenschaften
    stabile Oxidhaut, hohe Duktilität

Ferritisches Gusseisen für Anwendungen bei höheren Temperaturen

Einsatztemperaturen von bis zu 700 °C – für ferritisches Gusseisen ist das kein Problem. Denn selbst bei höheren Temperaturen findet bei diesem Material kein Volumensprung statt. Der Werkstoff besitzt einen hohen Anteil an Silizium und Molybdän und kann entweder mit Kugel- oder Vermikulargrafit hergestellt werden. Deshalb wird er besonders gern für Gusseisenteile wie Abgaselemente eingesetzt. Werkstoffnorm: DIN EN 16124

TYPISCHE EINSATZBEREICHE:

  • Abgaselemente wie Krümmer und Turbolader

  • Gehäuse

  • generell Anwendungen bei höherer Temperatur

  • Thermische Eigenschaften
    hohe Zunderbeständigkeit, Einsatztemperatur bis 700 °C

Ausferritisches Gusseisen mit Kugelgrafit

Ausferritisches Gusseisen mit Kugelgrafit kennt man auch unter der Bezeichnung ADI (Austempered Ductile Iron). Dieser Werkstoff besitzt ein ausferritisches Grundgefüge mit eingelagertem Kugelgrafit. Das Gefüge und damit auch die Eigenschaften werden über isotherme Wärmebehandlung (Abkühlen von Austenitisierungstemperatur) auf die von der jeweiligen Sorte abhängige Umwandlungstemperatur eingestellt. Dadurch punktet der Werkstoff mit Eigenschaften, die denen von Walz- und Schmiedestählen ähnlich sind bzw. diese teilweise sogar überragen – und das bei deutlich geringerem Gewicht. Werkstoffnorm: DIN EN 1564

TYPISCHE EINSATZBEREICHE:

  • Strukturbauteile

  • Kurbelwellen

  • hochfeste Teile im allgemeinen Maschinenbau

  • Festigkeit
    sehr hohe Festigkeiten von 800 – 1.300 MPa

  • Streckgrenze
    sehr hohe Streckgrenze von 650 – 1.000 MPa

  • Weitere Eigenschaften
    Einsatz bis 200 °C, 10 % Gewichtsvorteil gegenüber Walz- und Schmiedestählen

Verschleißbeständiges Gusseisen

Ihre Gusseisenteile müssen selbst höchsten Anforderungen zuverlässig standhalten können? Dann ist verschleißbeständiges Gusseisen genau richtig: Bei diesem mit Chrom legierten Gusseisen liegt der Kohlenstoff nicht als Grafit vor, sondern in Form von Cr-Karbiden. Zudem garantiert eine martensitische Gefügeausbildung eine gesteigerte Grundmatrixhärte. All das macht dieses Material maximal verschleißbeständig. Wie hoch die Verschleißbeständigkeit ist, hängt von der exakten chemischen Zusammensetzung sowie einer eventuellen Wärmebehandlung ab – beides stellen wir nach Ihren Vorgaben ein. Werkstoffnorm: DIN EN 12513

TYPISCHE EINSATZBEREICHE:

  • verschleißbeständige Teile im Maschinenbau

  • Baggerzähne

  • Landwirtschaft

  • Düsen

  • Mischerpaddel

  • Verschleißfestigkeit
    sehr hohe Verschleißbeständigkeit

Häufig gestellte Fragen

Welches Bauteilgewicht ist im Gusseisen möglich?

Welches Bauteilgewicht ist im Gusseisen möglich?

Im Gusseisen können wir Bauteile mit bis zu mehreren hundert Kilogramm Teilegewicht gießen. Durch die Kombination einzelner Gussteile zu einer Baugruppe lässt sich das Gewicht und die Größe natürlich erweitern. Die bisher größte Baugruppe, die wir bei ACTech beispielsweise im Sphäroguss gefertigt haben, bestand aus sechs Einzelteilen und hatte ein Gesamtgewicht von 2,6t.

Was sind typische Anwendungsbereiche für Bauteile aus Gusseisen?

Was sind typische Anwendungsbereiche für Bauteile aus Gusseisen?

Typische Anwendungsbereiche finden Bauteile aus Gusseisen vor allem im Großmotorenbereich (Zylinderköpfe und Blöcke, Getriebegehäuse, Ölwannen u.ä) sowie im allgemeinen Maschinen- und Anlagenbau (Leitungsstücke, Flansche, Krümmer, Konsolen, Gehäuse u.ä).
